ffc扁平排線與ffc連接器匹配的方式有哪幾種？
- 作者: 陳中強
- 來源: 康爾美ffc排線
- 日期 : 2020-08-26
按照通常對ffc扁平排線的分類方法，可以將ffc扁平排線分為：兩端插接型、一端插接型一端焊接型、兩端焊接型。
焊接型ffc扁平排線不需要連接ffc連接器，只有插接型ffc扁平排線需要與ffc連接器連接。插接型ffc排線的形式比較固定就是排線兩端都有一小段具有一定厚度的藍色的補強板，補強板既起到調節ffc扁平排線插接端的厚度的作用，又起到對ffc扁平排線兩端的強度加強作用，使排線更具有一定的硬度，才能很方便的插入ffc連接器的空隙。
焊接型ffc扁平排線不需要連接ffc連接器，只有插接型ffc扁平排線需要與ffc連接器連接。插接型ffc排線的形式比較固定就是排線兩端都有一小段具有一定厚度的藍色的補強板，補強板既起到調節ffc扁平排線插接端的厚度的作用，又起到對ffc扁平排線兩端的強度加強作用，使排線更具有一定的硬度，才能很方便的插入ffc連接器的空隙。

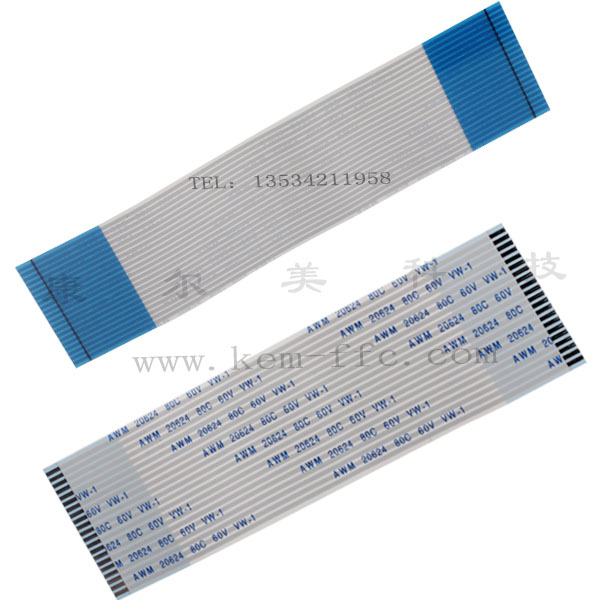

上面就是插接型ffc扁平排線的實物圖。FFC扁平排線與ffc連接器連接方式主要取決與ffc連接器的種類不同而不同。

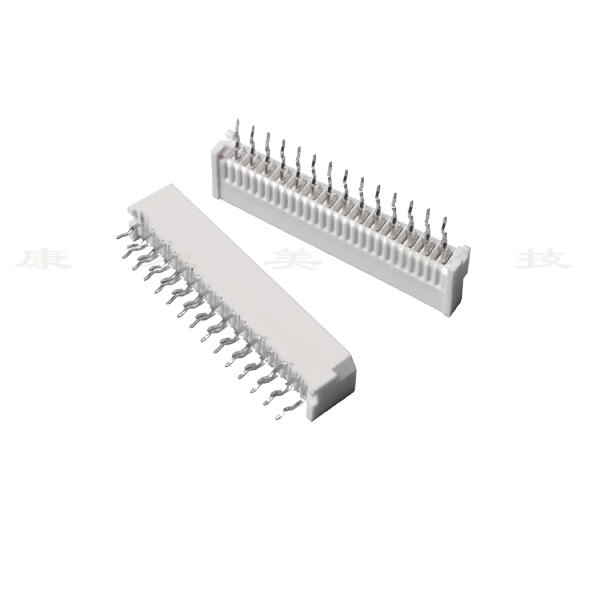

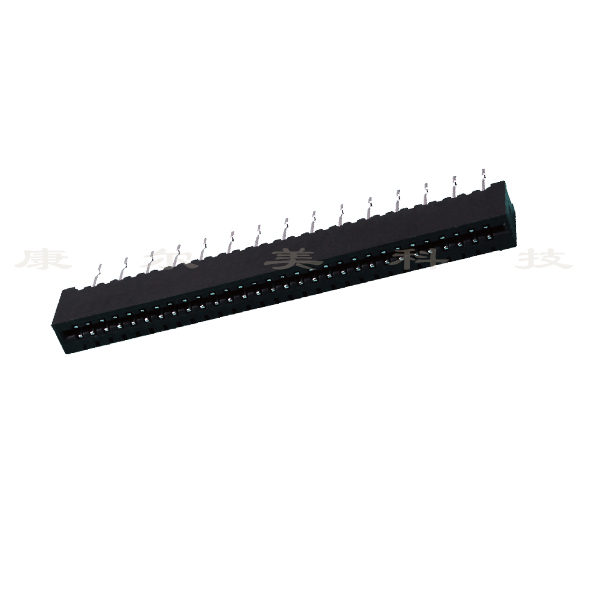

（1）直插型ffc連接器。沒有任何鎖扣，全靠ffc扁平排線的插接端的厚度與ffc連接器的縫隙一個標準配合，通常ffc扁平排線插接端的厚度與ffc連接器空隙的高度都是0.3mm，ffc扁平排線的插接端厚度可以做的稍稍厚一點，當排線與連接器匹配時有一點點過盈配合，連接更緊密一些。像單面接ffc連接器直插型、雙面接ffc連接器直針都屬于這種。
（1）直插型ffc連接器。沒有任何鎖扣，全靠ffc扁平排線的插接端的厚度與ffc連接器的縫隙一個標準配合，通常ffc扁平排線插接端的厚度與ffc連接器空隙的高度都是0.3mm，ffc扁平排線的插接端厚度可以做的稍稍厚一點，當排線與連接器匹配時有一點點過盈配合，連接更緊密一些。像單面接ffc連接器直插型、雙面接ffc連接器直針都屬于這種。

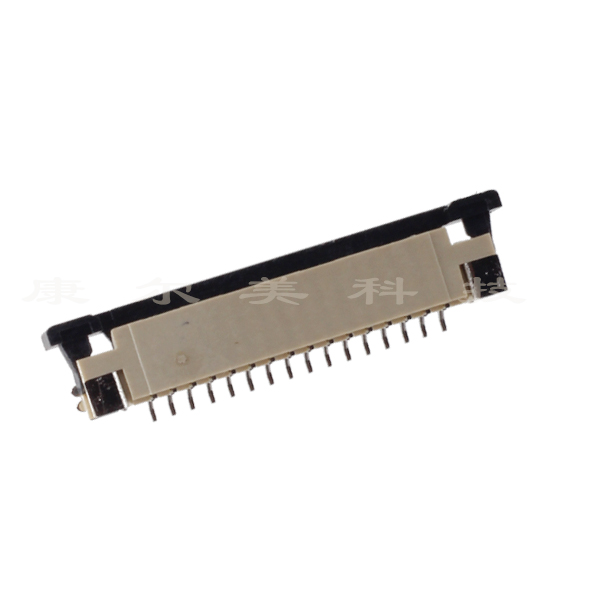

（2）抽屜鎖上接/下接ffc連接器。安裝FFC扁平排線時，將ffc連接器抽拉鎖拉出，將ffc扁平排線插入連接器的槽孔中，再將ffc連接器的鎖扣推進去鎖住排線，這樣連接很緊固。

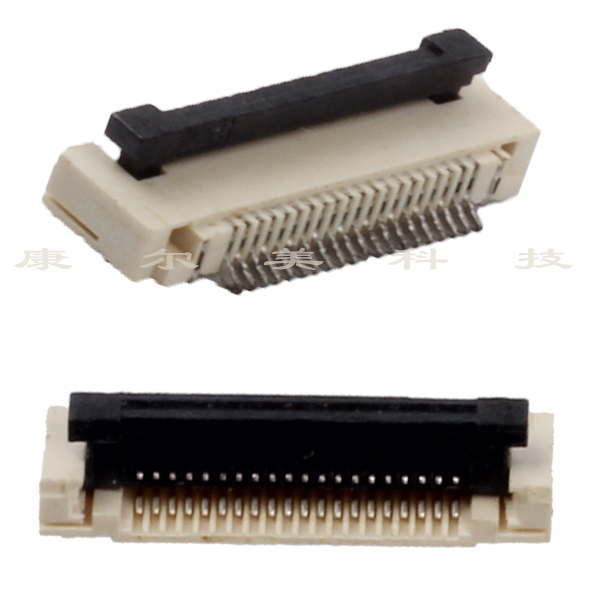

（3）翻蓋鎖ffc連接器。與抽屜鎖ffc連接器類似，將ffc連接器的翻蓋往上抬起，將ffc扁平銅線插接端推入到連接器的縫隙中，在將ffc連接器的鎖扣往下蓋住，這樣ffc扁平排線與ffc連接器就很牢固的連接在一起了。

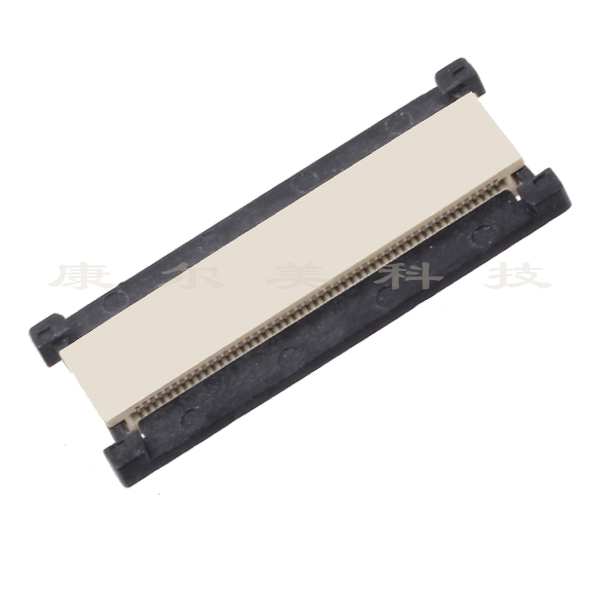

（4）直通抽拉式ffc連接器。這種連接器兩面都是有抽拉鎖扣，方法與抽屜鎖ffc連接器一樣，只是其兩面都有抽拉鎖，也就是說兩面都是可以插入ffc扁平排線，相當于兩根ffc扁平排線的連接橋梁。
以上就是行業常見的幾種ffc扁平排線連接器的連接方式，主要是從連接器鎖扣的類型不同而分的，當然還有ffc軟排線從上面插入的立式連接器，其實也是上面四種類型之一。
